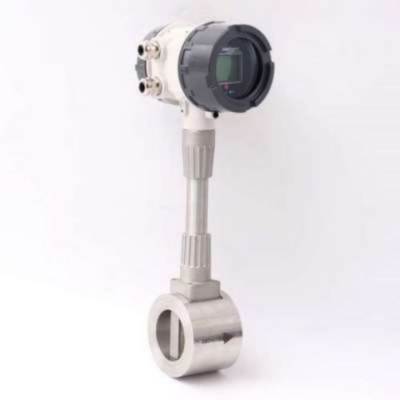

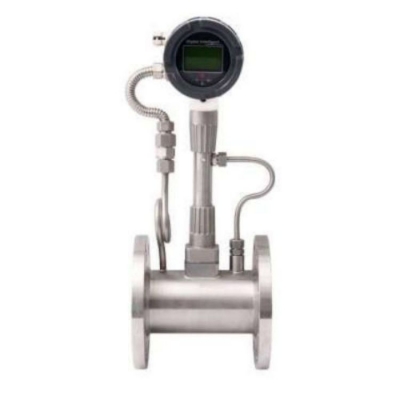

IC卡蒸汽流量计 氮气压缩气体专用 防震动涡街 智远仪表

青岛和晟公司IC卡蒸汽流量计 氮气压缩气体用 防震动涡街流量计 智远仪表技术参数：

防震动涡街流量计原理公式：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：　f=SrU1/d=SrU/md
式中U1--旋涡发生体两侧平均流速，m/s；Sr--数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr
K=f/qv=(πD2md/4Sr)-1 式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。
IC卡蒸汽流量计 氮气压缩气体用 防震动涡街流量计 智远仪表从数学上证明了圆柱体下游形成涡街的稳定条件。卡曼的这一结论为涡街流量计的发展与应用奠定了理论基础,应用于测量过热蒸汽，饱和蒸汽，压缩空气、一般气体及液体的流量测量,输出与流量成正比的脉冲信号，无零点漂移，精度高，方便与计算机联网

青岛和晟智远自动化系统有限公司防震动涡街流量计安装时注意事项：

1. TSGD7006流量计壳体用法兰与直管段焊接时不能带着传感器焊接。安装时应使传感器的流向标志与管道内流体流向一致。
2. 传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。
3. 一体化涡街计量表测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。
4. 连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的场合。不允许与高压电缆一起铺设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，大长度不应超过100米。
5. 东营流量计安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的。
6. IC卡蒸汽流量计 氮气压缩气体用 防震动涡街流量计 智远仪表一般情况下不推荐传感器在水平管道的倒装，此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况,整个50年代，是我国涡街流量计发展势头旺盛的时期，应力式涡街流量计成为热点，据一次会议上统计；全国从事涡街流量计开发、生产的企业已有20余家,流量计尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的泄露，若不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置,进人80年代，涡街流量计的发展强势如初，新产品继续推出，老产品不断改进提高。Fishercont功1岛公司研制出双发生体应力式涡街流量计；（德）E＋H公司和公司应用压电检测技术，分别开发成功检测元件内插式和检测元件后置式的涡街流量计


青岛智远仪表LUB-23100系列防震动涡街流量计主要优点：

• 防震动涡街流量计的大优点是可靠性高，无零点漂移，性能稳定。
• 通过长时间对防震动涡街流量计进行的大量波形分析和频谱分析，青岛和晟智远自动化系统有限公司设计出了的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而大限度的克服存在的固有自振荡频率对信号的影响这个通病。这是青岛智远仪表公司在制作涡街流量计方面的技术独特优势，使得青岛智远仪表公司出厂的涡街流量计具有量好的抗振动能力。
• 饱和蒸汽流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用数控设备加工传感器的表体和旋涡发生体等，确保加工精度，使零部件（特别是旋涡发生体）的通用性强，IC卡蒸汽流量计 氮气压缩气体用 防震动涡街流量计 智远仪表真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
• 防震动涡街流量计结构简单牢固，无可动部件，可靠性高，使用维护方便。
