旋钮套管机
[换热类型]:管换
[产品类型]:X系列
[涵盖功率]:20/24/28/32kW
功能特点
1、欧式直板外观设计，轻薄型节省立体空间线条流畅美观。

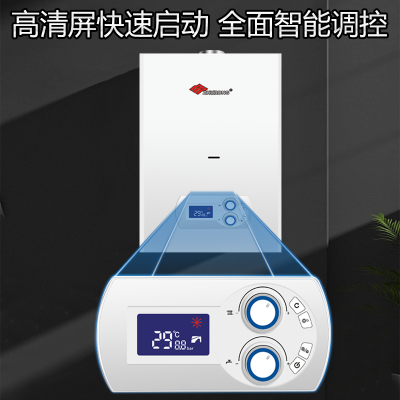

2、数码显示，旋纽温度调节，操作简单老少易学易懂。
3、性能稳定，安全可靠。
4、经济实用，舒适供暖，供暖卫浴二合一。
产品特点:多种种保护功能，细心呵护，安全可靠、放心使用。
1、防烟囱堵塞保护功能：当烟囱堵塞或倒灌风致使排烟不顺畅,风压开关会立即断开,同时切断燃气供应停止燃烧。
2、供暖系统超压保护功能：系统水压超过0.3MPa时，安全泄压阀会自动打开,进行泄压排放，当压力低于0.28MPa后,安全泄压阀又自动关闭。
3、二重防冻保护功能：机器在待机状态下(通电.通气状态)，当系统水温低于8℃时，水泵会自动运行，当系统水温低于5℃时，机器会自动点火燃烧提升系统水温至25℃后停止工作，防止水温结冰损坏设备。
4、系统结冰保护功能：因停电而导致的系统结冰,重新来电后机器运行工作会自动检测系统水温变化，点火燃烧后3秒内水温没有变化，电脑主控板会自动报警停止工作，并显示故障代码，防止局部过热产生蒸汽损坏机器。
5、点火异常保护功能：机器默认3次点火机会，3次点火失败将显示点火失败故障代码，然后停止点火，间隔20分钟机器会自动复位，重新点火3次防止夜间无人发现造成采暖系统冷却结冰。
|
产品参数 |
|
|
|
|
|
|
|
产品型号 |
Ｌ1Ｐ20-ＺＲ |
Ｌ1Ｐ24-ＺＲ |
Ｌ1Ｐ28-ＺＲ |
Ｌ1Ｐ32-ＺＲ |
|
|
燃气类别/额定压力(Pa) |
|
|
天然气 |
|
|
|
生活热水额定热负荷(kW) |
20 |
24 |
28 |
32 |
|
|
采暖额定热负荷最大/最小(kW) |
1300/180 |
1270/180 |
1300/180 |
1150/180 |
|
|
采暖额定热输出最大/最小(kW) |
20/5.4 |
24/7.2 |
28/7.6 |
32/8.7 |
|
|
采暖额定冷凝热输出最大/最小(kW) |
18/4.7 |
21.6/6.1 |
25.2/6.5 |
28.8/7.5 |
|
|
NOx排放等级 |
3级 |
|||
|
|
能效等级 |
2级 |
|||
|
|
电源性质 |
220V/50HZ |
|||
|
|
最小热负荷电功率(W) |
115 |
185 |
||
|
|
待机状态电功率(W) |
5 |
|||
|
|
防水等级 |
IPX4 |
|||
|
|
电击防护类型 |
I类 |
|||
|
供暖系统 |
供暖水温设定范围(℃) |
散热片：30-80 |
地暖：30-60 |
||
|
参考供暖面积(m2) |
70-140 |
80-180 |
120-220 |
160-260 |
|
|
水泵扬程(m) |
5 |
7 |
|||
|
供暖系统适用水压(MPa) |
0.05-0.3 |
||||
|
膨胀水箱容量(L) |
6 |
||||
|
膨胀水箱初始压力(MPa) |
0.1 |
||||
|
|
供暖水路循环方式 |
密闭式强制循环 |
|||
|
卫浴系统 |
△T=25℃时出水量(kg/min) |
10.3 |
12.3 |
14.4 |
16.4 |
|
卫浴水温度设定范围(℃) |
30-60 |
||||
|
适用水压(MPa) |
0.03-06 |
||||
|
最小启动/关闭流量(L/min) |
2.5/2.0 |
||||
|
|

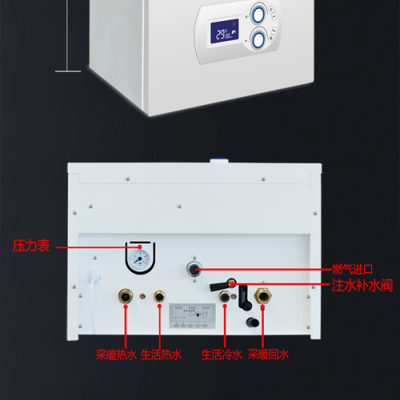

接口尺寸 |
供暖燃气接口：Ｇ3/4 卫浴水接口：G1/2 |
|||
|
|

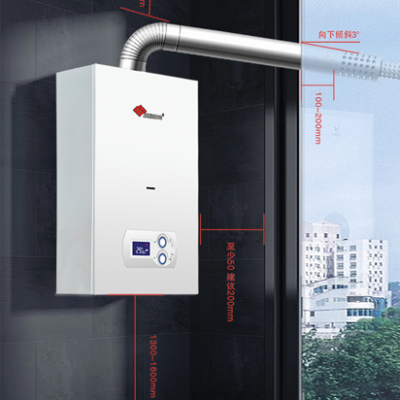

标配排烟管规格(mm)/长度 |
同轴双层管60-100/1米 |
|||
|
|
净重(kg) |
32.8 |
33 |
35 |
36 |
|
|
正常工作噪音(dB) |
小于45 |
|||
|
|
排气方式 |
1Ｐ型强制排气式 |
|||
|
|
点火方式 |
脉冲自动点火 |
|||
|
|
温度控制方式 |
燃气比例调节 |
|||
|
|

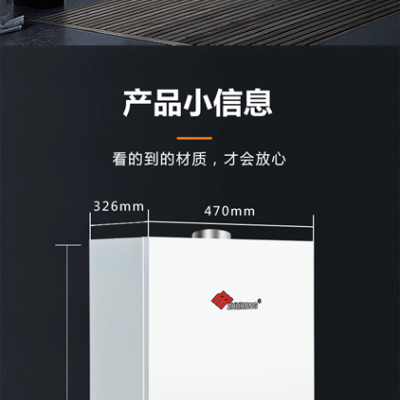

产品外形尺寸 |
710*420*240 |
740*410*310 |
||
