热电联产疏水封闭式回收零排放装置

概述

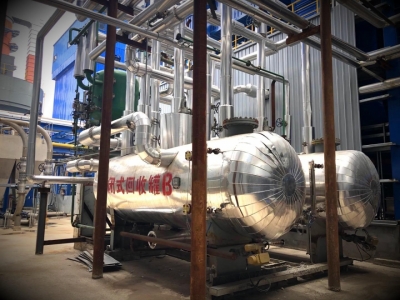

针对传统开式疏水箱跑、冒、滴、漏的缺陷及饱和凝液长距离输送存在管内闪蒸、水锤、汽阻等安全隐患，我公司研发出具有自主知识产权的最新一代节能一体化设备——热电联产疏水封闭式回收零排放装置，此装置可实现不同压力等级蒸汽凝结水的全封闭回收，达到真正意义上的零排放，从而有效降低CO2排放量，使企业早日实现“30.60” 双碳目标。 ① 气液分离罐 ② 高压疏水扩容器 ③ 闭式回收A罐 ④ 闭式回收B罐 ⑤ 疏水接入口及出水口 ⑥ 排污口

技术特点
 适应性强：闭式回收罐常压或低压运行，从而降低用户疏水阀的背压，同时回收多个等级的蒸汽凝结水，且不会出现高背压及回水不畅的情况；
 安全可靠：凝结水经泵增压过冷后长距离输送，无水锤、汽阻现象；
 自增压：乏汽高效吸收装置通过扩压段实现自增压，出水压力高于进汽压力，可就近直接进入闭式回收罐；相比乏汽换热冷凝方式，可大大降低乏汽回收装置的安装高度；相比汽液混合罐方式，可省去增压水泵，节省投资和运维成本；
 防汽蚀：相比乏汽换热冷凝系统，因直接接触，传热传质充分，乏汽高效吸收装置出水温度可到100℃以下且冷水量可观，与罐内高温水混合后低于饱和温度，可防止水泵汽蚀；闭式凝液罐选配防汽蚀结构（专利申请号：202120743793.1），有效防止水泵汽蚀；
 安装维护方便：乏汽高效吸收装置结构小巧、安装方便，相比乏汽换热冷凝和汽液混合罐方式，可大大降低乏汽高效吸收装置的安装高度，操作维护方便；
 低位安装：由于采用了可靠的防汽蚀结构，闭式回收罐可低位安装，降低土建成本；
 节能环保：凝结水全封闭回收，无漏汽和闪蒸二次汽的排放，达到零排放，与开式回收罐相比，经济效益提高30%以上；闪蒸汽若采用蒸汽提压，可减少企业高压蒸汽的自消耗，带来更大的经济效益。

应用范围
 热电联产疏水箱的升级换代产品；
 管廊蒸汽输送管道的沿程疏水回收；
 伴热管疏水回收；
 石油化工全厂凝结水全封闭回收。
