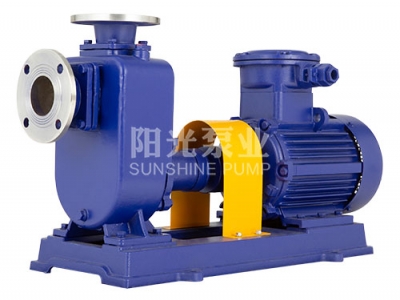

CYZ-A型自吸式离心油泵

产品简介


产品介绍：
CYZ-A型自吸式自吸泵是上海阳光泵业根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品。它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

产品特点：
· 管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
· 用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
· 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用。
· 该泵吐出管路不需要安装安全阀，吸入管路不需安装底阀，既简化了管路系统，又改善了劳动条件。

产品用途：
· 是石油行业、陆地油库、油罐车的理想选择产品
· 适用于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等
· 输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃

工作原理：
CYZ- A型自吸式自吸泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸人管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液，并由回流孔再次进入叶轮，与轮内部从吸人管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸人管足各中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃吋，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能吋，应给予更换。

性能参数

序    号	型  号	流 量	扬 程	电机功率	转 速
		（m3/h）	（m）	（kw）	（r/min）
1	25CYZ-A-20	3.2	20	1.1	2900
2	25CYZ-A-32	3.2	32	1.5	2900
3	32CYZ-A-20	3.2	20	1.1	2900
4	32CYZ-A-32	3.2	32	1.5	2900
5	32CYZ-A-50	3.2	50	3	2900
6	40CYZ-A-20	6.3	20	1.5	2900
7	40CYZ-A-32	6.3	32	2.2	2900
8	40CYZ-A-40	10	40	4	2900
9	40CYZ-A-50	6.3	50	4	2900
10	50CYZ-A-12	15	12	1.5	2900
11	50CYZ-A-20	18	20	2.2	2900
12	50CYZ-A-32	12.5	32	3	2900
13	50CYZ-A-30	20	30	4	2900
14	50CYZ-A-40	10	40	4	2900
15	50CYZ-A-50	12.5	50	5.5	2900
16	50CYZ-A-60	15	60	7.5	2900
17	50CYZ-A-75	20	75	11	2900
18	65CYZ-A-15	30	15	3	2900
19	65CYZ-A-32	25	32	5.5	2900
20	65CYZ-A-50	25	50	7.5	2900
21	65CYZ-A-75	25	75	15	2900
22	80CYZ-A-13	35	13	3	2900
23	80CYZ-A-17	43	17	4	2900
24	80CYZ-A-22	40	22	5.5	2900
25	80CYZ-A-25	50	25	7.5	2900
26	80CYZ-A-32	50	32	7.5	2900
27	80CYZ-A-40	60	40	11	2900
28	80CYZ-A-50	40	50	15	2900
29	80CYZ-A-55	60	55	18.5	2900
30	80CYZ-A-70	60	70	22	2900
31	100CYZ-A-20	100	20	11	2900
32	100CYZ-A-32	100	32	15	2900
33	100CYZ-A-40	100	40	18.5	2900
34	100CYZ-A-50	100	50	22	1450
35	100CYZ-A-65	100	65	30	2900
36	100CYZ-A-75	100	75	37	2900
37	150CYZ-A-20	150	20	18.5	2900
38	150CYZ-A-32	150	32	22	2900
39	150CYZ-A-40	150	40	30	2900
40	150CYZ-A-55	160	55	45	2900
41	150CYZ-A-65	170	65	55	2900
42	150CYZ-A-80	160	80	55	2900
43	150CYZ-A-32	200	32	30	1450
44	150CYZ-A-40	200	40	37	1450
45	150CYZ-A-45	200	45	45	1450
46	200CYZ-A-20	350	20	37	1450
47	200CYZ-A-25	350	25	45	1450
48	200CYZ-A-32	350	32	55	1450
49	200CYZ-A-40	350	40	55	1450
50	200CYZ-A-45	350	45	75	1450
51	200CYZ-A-63	280	63	90	1450
52	250CYZ-A-32	500	32	75	1450
53	250CYZ-A-50	400	50	90	1450
54	300CYZ-A-32	600	32	90	1450
55	300CYZ-A-50	500	50	110	1450
